XGN66-12 (Z)

型固定式封闭开关设备

适用范围:可使用在各类型发电厂、变电站及工矿企业,高层建筑等场所,也可与环网柜组合应用于开闭所中。

  •  产品介绍
  •  了解更多

XGN66-12(Z)型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品,符合国家标准GB3906《-35kV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求,也满足国际标准IEC60298《1kV以上52kV以下交流金属封闭开关设备和控制设备的要求》。



该产品吸收了国外的先进技术,它体积小,仅是普通开关柜体积的50%,断路器具有可靠性高,性能好;“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12kV三相交流电50Hz单母线分段的户内成套装置,作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能,可使用在各类型发电厂、变电站及工矿企业,高层建筑等场所,也可与环网柜组合应用于开闭所中。

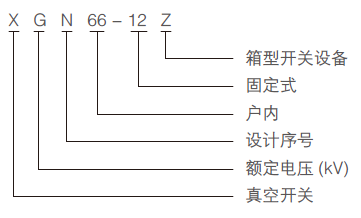

型号含义



使用条件

◆ 海拔高度不超过1000m;

◆ 环境温度:-25℃ ~ +40℃,24小时内平均温度不超过+35℃;

◆ 水平倾斜度不大于3°;

◆ 地震强度不超过8级;

◆ 无剧烈振动和冲击及爆炸危险场所。



开关柜主要技术参数及元件型号

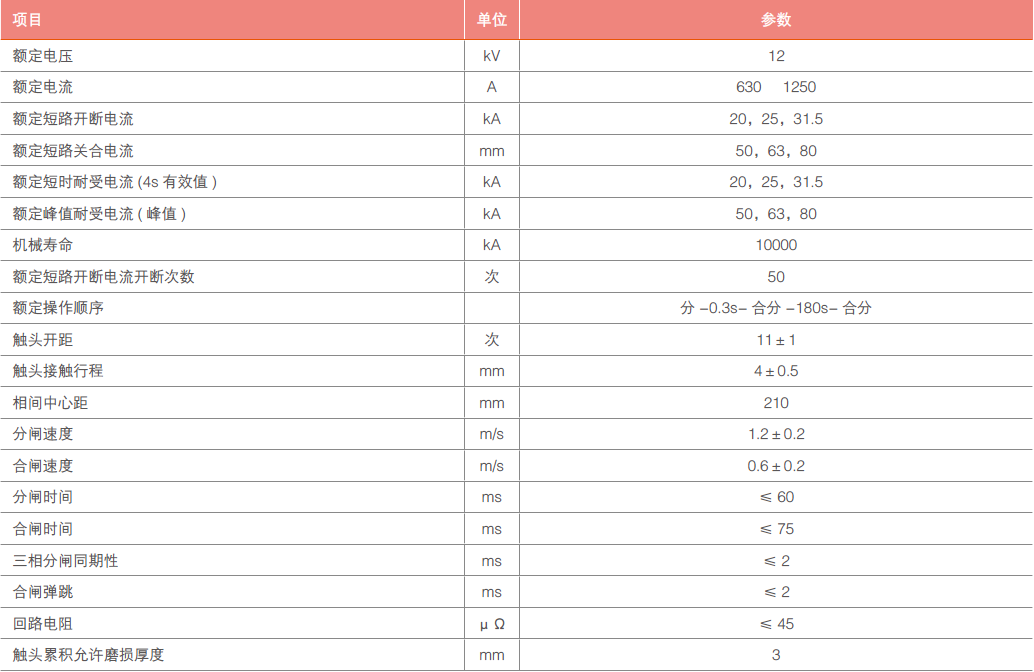

VS1-12型真空断路器主要技术参数




结构特点

◆ 柜体采用优质角钢焊接而成;

◆ 断路器室位于柜体中(下)部,安装、调试、维护方便。标准配装VS1断路器,并设有压力释放通道,确保人身安全;

◆ 采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修;

◆ 整柜防护等级IP2X;

◆ 设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求;

◆ 具有可靠的接地系统;

◆ 门上装有观察窗,可清楚观察到柜内元件的工作状态;

◆ 操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构,简单可靠方便实用;

◆ 进出线电缆低于柜体前部,方便用户连接。
